Pack & Box – Solution de fin de ligne automatique, intégrée et innovante

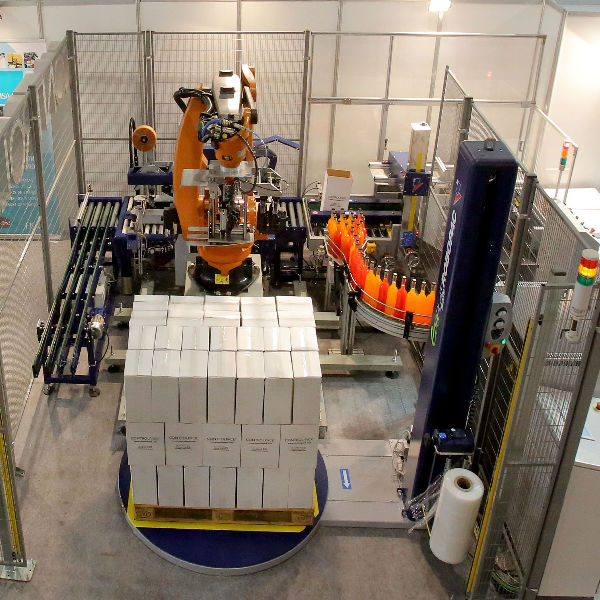

Pack & Box est une ligne d’emballage automatique capable de mener à bien différents processus, depuis le regroupement de produits, l’encaissage automatique, à la palettisation robotisée et le banderolage final de la palette, le tout, de manière entièrement automatique.

La ligne de conditionnement automatique Pack & Box est entièrement configurable, adaptable au produit et aux besoins d’espace de l’usine.

Destinée à différents secteurs :

Options d’emballage :

Adaptable à tous types de produits :

---

---

Fonctionnement :

Les produits entrent dans le système de groupage de l’encaisseuse automatique INBOX de notre système Pack & Box et sont accumulés en fonction du nombre et des couches souhaitées. Le système Pick & Place de INBOX les ramasse et les introduit dans la boîte qui a été automatiquement montée par la formeuse de boîtes en carton.

Au moyen de convoyeurs à rouleaux motorisés, la boîte se déplace et entre dans la scotcheuse qui la ferme avec du ruban adhésif par le haut et par le bas. La boîte finie suit son parcours sur des rouleaux jusqu’à ce qu’elle atteigne l’accumulateur de fin de ligne, où le robot la prend et la place sur la palette du plateau tournant de la banderoleuse de notre système.

Ce processus sera répété jusqu’à ce que la palettisation soit terminée en fonction des paramètres de la disposition de la mosaïque et du nombre de couches du programme sélectionné. À ce moment, la banderoleuse est mise en service pour emballer la palette chargée avec du film étirable.

---

---

Avantages du système Pack&Box:

---

INBOX

Au sein de la ligne automatique d’emballage PACK & BOX, pour le modèle avec format de boîte B1 (américain), l’équipement le plus important est l’encaisseuse automatique INBOX.

La machine INBOX est entièrement conçue et développée par le département du bureau technique de CONTROLPACK. Elle est adaptée aux besoins de chaque produit, de chaque procédé et de chaque variété d’emballage.
Dans ses différentes versions, que ce soit par couloirs d’entrée, par table de regroupement ou par empileurs, INBOX regroupe les unités selon le format souhaité, par groupes et couches.
Une tête pneumatique assure l’ouverture de la boîte et la fixation des rabats, tandis que l’unité Pick & Place ramasse le produit selon le format spécifié et l’insère dans la boîte.

---

Version WRAP AROUND

Solution qui permet le pliage de la boîte autour du regroupement de produits à travers un emballage sous forme de banderolage.

Dans cette version de la ligne automatique d’emballage Pack & Box, l’encaissage final du produit est réalisé avec le type de boîte WRAP AROUND. Le regroupement des produits et la formation des boîtes sont effectués dans le même équipement. Une fois le regroupement souhaité du produit effectué, l’assemblage passe à l’étape suivante pendant laquelle la boîte est formée et fermée autour du produit.

La solution WRAP AROUND constitue une solution robuste pour le conditionnement de haute production en fin de ligne de production. La possibilité de pouvoir emballer des groupes de produits à partir d’une banderoleuse permet une grande variété de solutions d’emballage.

---

Caractéristiques techniques Pack&Box

PACK&BOX Modèle	B1 Compacte	B1 Haute production	Wrap Around
Tension d'alimentation	400v 50Hz 3ph+N+T	400v 50Hz 3ph+N+T	400v 50Hz 3ph+N+T
Puissance installée	16	18	23
Pression pneumatique et consommation d'air	6 kg +/- 1 370 NL / min	6 kg +/- 1 400 NL / min	6 kg +/- 1 845 NL / min
Poids	2 550	3 600	5 100
Dimensions max.	4 000 x 4 600	9 500 x 4 000 (1)	6 700 x 4 800 (2)
Dimensions de la boîte Minimum (mm) Maximum (mm)	(3) 250 x 170W x 90H 540L x 400W x 400H	(3) 250 x 170W x 90H 540L x 400W x 400H
Production (boîtes/min)	2,5	5-6	15

---

Plan ligne B1 – Version haute production

Plan technique B1 – Version compacte
